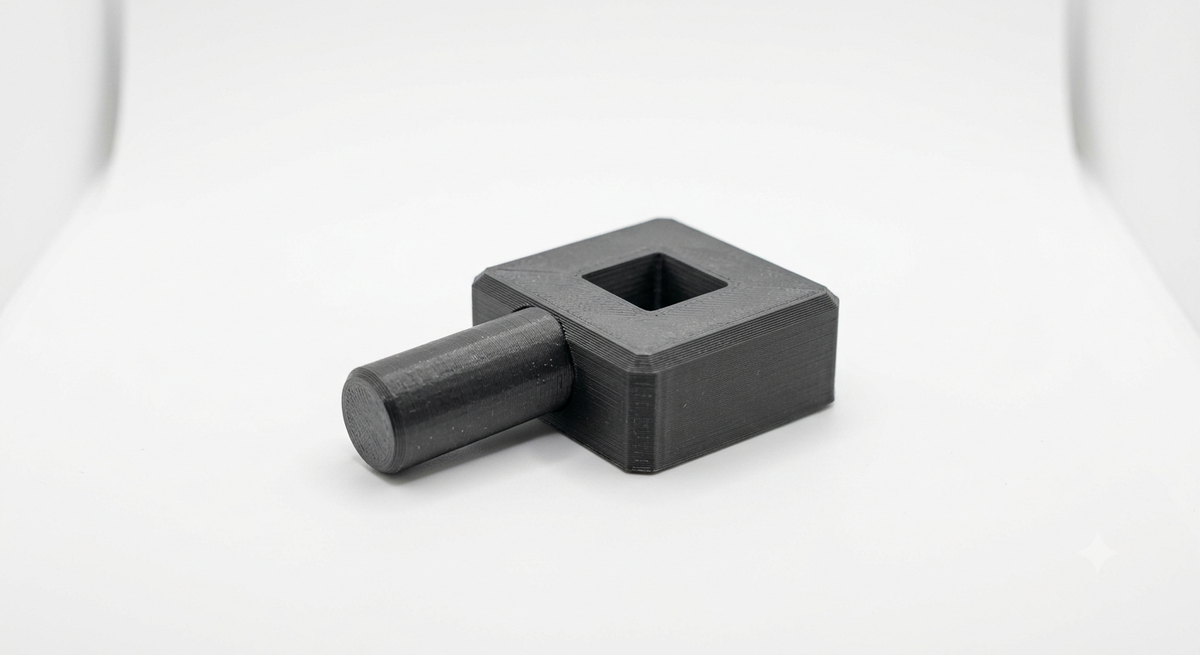

Zwei gedruckte Teile, die zusammenpassen sollen, sitzen entweder zu stramm, zu locker oder gar nicht – ein klassisches Problem, das sich mit dem richtigen Verständnis von Toleranzen vermeiden lässt. Dieser Beitrag erklärt, was Toleranzen im 3D-Druck bedeuten und wie sie richtig eingeplant werden.
Was sind Toleranzen überhaupt?
Eine Toleranz beschreibt den zulässigen Abweichungsbereich zwischen der geplanten und der tatsächlich gefertigten Masszahl eines Bauteils. Da kein Fertigungsverfahren hundertprozentig masshaltig ist, braucht jedes Bauteil, das mit einem anderen zusammenwirkt, einen definierten Spielraum – sonst passt es im schlechtesten Fall gar nicht.
Warum 3D-Druck nie exakt masshaltig ist
Beim schichtweisen Aufbau entstehen kleine, aber systematische Abweichungen – etwa durch Materialschrumpfung beim Abkühlen, Druckertoleranzen oder die Ausrichtung des Bauteils auf der Druckplatte. Diese Effekte lassen sich nicht vollständig eliminieren, aber gut einplanen.
Übliche Toleranzwerte im FDM-Druck
Als grobe Orientierung gelten im FDM-Druck Toleranzen von 0,2 bis 0,4 mm für ineinandergreifende Teile – abhängig von Drucker, Material und Bauteilgrösse. Bei sehr präzisen Anwendungen, etwa Gewinden oder engen Passungen, sind oft feinere Anpassungen oder eine Nachbearbeitung nötig.
Verschiedene Passungsarten im Überblick
- Spielpassung: Bewusst grosszügiges Spiel, etwa für lose bewegliche Teile oder einfaches Ineinanderstecken
- Übergangspassung: Knapper Sitz mit wenig Spiel, für Teile, die halten, aber noch von Hand lösbar sein sollen
- Presspassung: Sehr enger Sitz mit Übermass, für dauerhaft feste Verbindungen ohne zusätzliche Befestigung
Welche Passungsart sinnvoll ist, hängt davon ab, ob eine Verbindung beweglich, lösbar oder dauerhaft fest sein soll.
Typische Fehlerquellen bei Toleranzen
Häufige Ursachen für schlecht sitzende Teile sind fehlende Toleranzangaben in der Konstruktion, eine falsche Annahme über die Materialschrumpfung oder eine Druckausrichtung, die Masshaltigkeit an kritischen Stellen beeinträchtigt. Eine bewusste Planung dieser Punkte im Vorfeld erspart Nacharbeit.
Toleranzen bei zusammengesetzten Baugruppen
Bestehen mehrere Teile aus mehreren Passungen, addieren sich kleine Abweichungen schnell auf – bekannt als Toleranzkette. Bei komplexeren Baugruppen lohnt sich daher eine gezielte Prüfung, an welchen Stellen Toleranzen besonders kritisch sind.
Die richtige Toleranz für dein Projekt
Ob Steckverbindung, bewegliches Bauteil oder feste Passung – die passende Toleranz hängt von Material, Anwendung und gewünschter Funktion ab. Bei der Konstruktion oder Anpassung deines Bauteils berücksichtigen wir diese Faktoren gezielt.
Starte jetzt deine Anfrage – wir beraten dich zu passenden Toleranzen für dein Bauteil.
