Reverse Engineering mit 3D-Scan: Wie aus einem alten Bauteil ein digitales Modell wird
Manchmal existiert für ein Bauteil weder eine Zeichnung noch eine CAD-Datei – nur das Teil selbst, oft schon verschlissen oder beschädigt. Genau für solche Fälle gibt es Reverse Engineering mittels 3D-Scan: Ein physisches Objekt wird digital erfasst und in ein bearbeitbares 3D-Modell umgewandelt. In der Praxis kommt diese Methode häufig zum Einsatz, um aus alten oder undokumentierten Teilen wieder verwendbare, druckbare Konstruktionen zu machen.
Was ist Reverse Engineering überhaupt?
Reverse Engineering bedeutet, ein bestehendes Bauteil "rückwärts" zu analysieren: Statt von einer Zeichnung aus ein Teil zu fertigen, wird das fertige Teil vermessen und daraus eine digitale Konstruktion erstellt. Der 3D-Scan liefert dabei die Geometriedaten, die anschliessend in ein sauberes, editierbares CAD-Modell überführt werden – nicht einfach nur ein digitaler Abdruck, sondern ein Modell, das sich anpassen, verbessern und produzieren lässt.
Wann lohnt sich ein 3D-Scan?
Ein Scan ist besonders dann sinnvoll, wenn:
- Keine technischen Unterlagen mehr existieren, etwa bei alten Maschinen oder Oldtimer-Teilen
- Ein Teil leicht modifiziert oder verstärkt werden soll, bevor es neu gefertigt wird
- Komplexe, organische Formen vorliegen, die sich per Hand nur schwer nachmessen lassen
- Mehrere ähnliche Teile digitalisiert werden sollen, z. B. für eine Ersatzteil-Datenbank im Unternehmen
Bei einfachen, geometrisch klaren Teilen (z. B. eine simple Halterung mit geraden Kanten) reicht dagegen oft eine klassische Vermessung per Hand – der Scan lohnt sich vor allem bei komplexeren Formen.
Vom Scan zum fertigen Ersatzteil: So läuft der Prozess ab

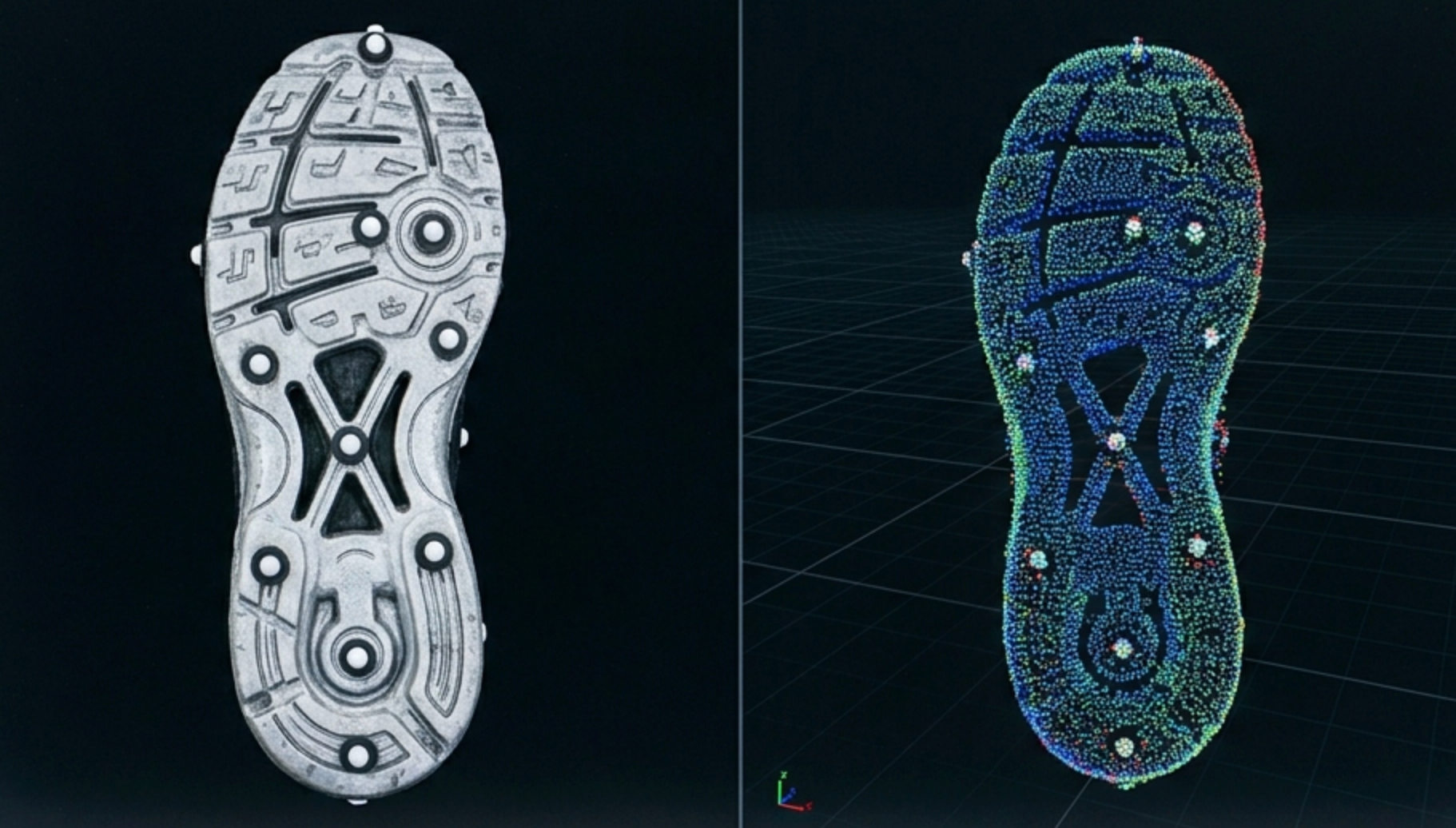

- Erfassung: Das Bauteil wird mit dem 3D-Scanner erfasst – dabei entsteht eine Punktwolke bzw. ein Mesh der Oberfläche.
- Aufbereitung: Die Rohdaten werden bereinigt, Lücken geschlossen und Ungenauigkeiten korrigiert.
- Konstruktion (CAD): Aus dem Mesh entsteht ein parametrisches, editierbares 3D-Modell – hier fliesst mein technisches Know-how ein, um Toleranzen, Materialverhalten und Funktion korrekt zu berücksichtigen.
- Anpassung (optional): Falls gewünscht, wird das Teil direkt verbessert – etwa verstärkt, mit besseren Toleranzen versehen oder für den 3D-Druck optimiert.
- Fertigung: Das fertige Modell wird gedruckt oder für andere Fertigungsverfahren aufbereitet.
Für Privatpersonen: Alte Teile digital retten
Ob ein Griff von einem geliebten Möbelstück, ein Ersatzteil für ein älteres Haushaltsgerät oder ein Teil vom Oldtimer – wenn du ein Original hast, aber keine Zeichnung, ist der Scan oft die schnellste Lösung, um wieder ein passgenaues Teil zu bekommen.
Für Unternehmen: Digitale Ersatzteilarchive aufbauen
Für Betriebe ist Reverse Engineering besonders bei älteren Maschinen und Anlagen interessant, für die keine Unterlagen mehr vorliegen. Statt jedes Mal neu zu vermessen, entsteht so nach und nach ein digitales Archiv, aus dem sich Ersatzteile bei Bedarf direkt nachdrucken lassen – das reduziert Stillstandzeiten und schafft Unabhängigkeit von Originalherstellern.
Grenzen der Methode
Ein 3D-Scan bildet die Geometrie ab, nicht aber verborgene Eigenschaften wie interne Materialstruktur oder ursprüngliche Fertigungstoleranzen. Bei sicherheitsrelevanten oder hochpräzisen Bauteilen bespreche ich mit dir daher immer, welche Nacharbeiten oder Prüfungen sinnvoll sind, bevor das Teil in den produktiven Einsatz geht.
Bereit für dein Projekt?
Ob ein einzelnes Ersatzteil oder der Aufbau eines digitalen Ersatzteilarchivs für dein Unternehmen – ich unterstütze dich vom Scan bis zum fertigen Bauteil.
Starte jetzt deine Anfrage – ich melde mich mit einer unverbindlichen Einschätzung, ob und wie sich dein Teil digitalisieren lässt.
