3D-Druck-gerecht konstruieren: Die wichtigsten Design-Tipps für dein Bauteil
Ein 3D-Modell lässt sich fast immer irgendwie drucken – aber ob es am Ende auch hält, gut aussieht und wirtschaftlich sinnvoll gefertigt ist, entscheidet sich schon in der Konstruktionsphase. Wer ein paar grundlegende Regeln kennt, spart sich Nacharbeit, Materialverschwendung und teure Fehldrucke. In diesem Beitrag zeige ich dir die wichtigsten Punkte, auf die es bei der Konstruktion für den 3D-Druck ankommt.
Wandstärken richtig wählen
Zu dünne Wände brechen leicht, zu dicke Wände verlängern Druckzeit und Materialverbrauch unnötig. Als Faustregel gilt: mindestens 1,2 bis 2 mm Wandstärke, je nach Material und Belastung des Teils. Bei mechanisch beanspruchten Bauteilen lohnt sich eine gezielte Verstärkung an kritischen Stellen statt einer pauschal dickeren Wand überall.
Überhänge und Stützstrukturen vermeiden
Der 3D-Druck baut Schicht für Schicht von unten nach oben auf – alles, was "in der Luft schwebt", braucht entweder Stützmaterial oder eine clevere Konstruktion. Überhänge bis etwa 45 Grad lassen sich meist noch ohne Stützen drucken. Wer sein Design so ausrichtet, dass steile Überhänge vermieden werden, reduziert Nacharbeit und verbessert gleichzeitig die Oberflächenqualität.
Toleranzen für bewegliche oder steckbare Teile einplanen
Zwei gedruckte Teile, die ineinander passen sollen – etwa ein Deckel oder eine Steckverbindung – brauchen ein kleines Spiel, da der Druck nie hundertprozentig massgenau ist. Üblich sind Toleranzen von 0,2 bis 0,4 mm, abhängig vom Drucker und Material. Ohne diesen Spielraum sitzen Teile entweder zu stramm oder gar nicht zusammen.

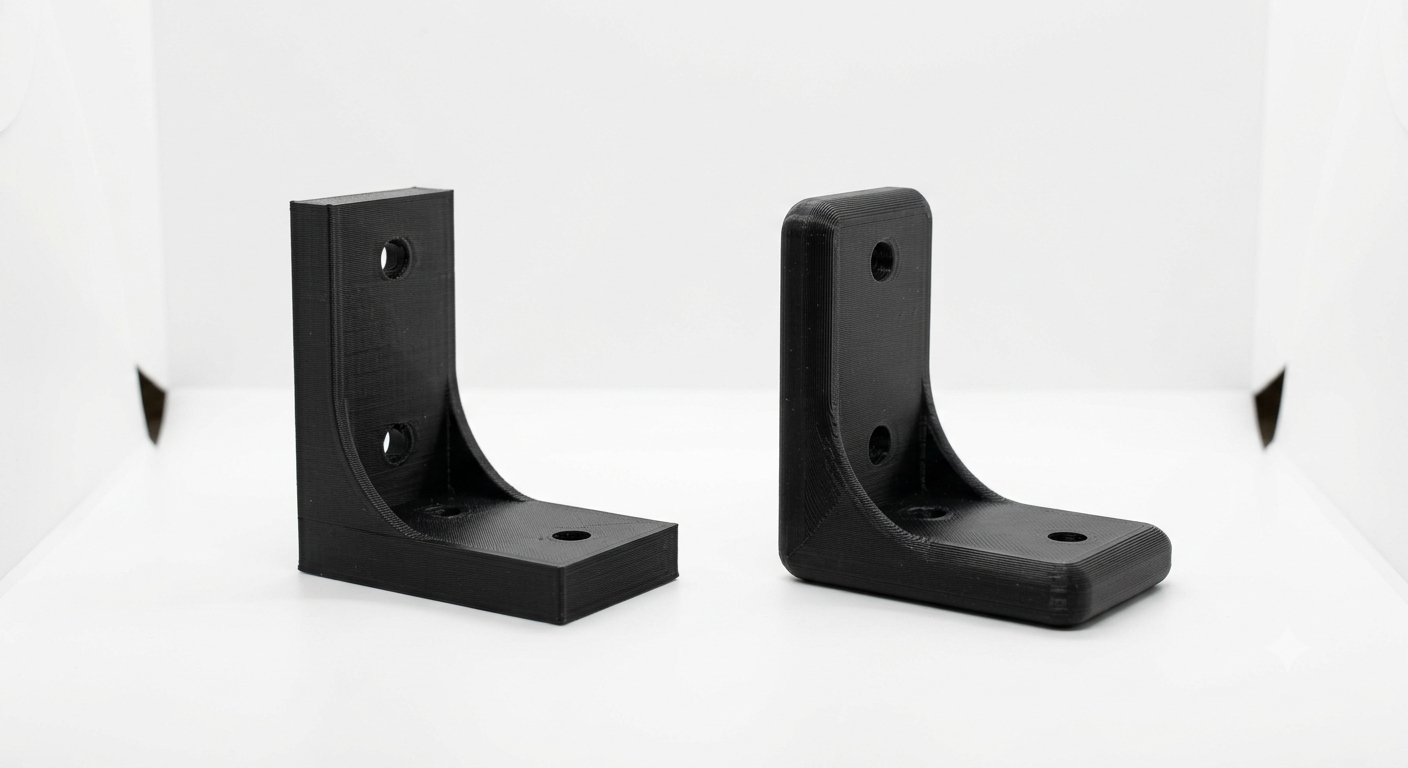

Verrundungen statt scharfer Kanten
Scharfe Innenkanten sind Sollbruchstellen: Spannungen konzentrieren sich genau dort, wo das Material am dünnsten übergeht. Eine kleine Verrundung an belasteten Übergängen erhöht die Stabilität spürbar, ohne die Funktion des Teils zu verändern.
Ausrichtung beim Druck mitdenken
Die Ausrichtung eines Bauteils auf der Druckplatte beeinflusst massgeblich seine Festigkeit, da gedruckte Schichten in Belastungsrichtung leichter brechen als quer dazu. Ein Teil, das später gezogen oder gebogen wird, sollte so konstruiert und ausgerichtet werden, dass die Kraft möglichst entlang der Schichten und nicht quer dazu wirkt.
Funktion vor Optik – aber beides mitdenken
Gerade bei Ersatzteilen oder technischen Bauteilen lohnt es sich, zuerst die Funktion zu definieren: Wo wirken Kräfte, welche Passgenauigkeit ist nötig, welchen Umgebungsbedingungen ist das Teil ausgesetzt? Erst danach kommen Feinheiten wie Formgebung oder Oberflächenfinish – so entsteht ein Bauteil, das nicht nur gut aussieht, sondern auch zuverlässig funktioniert.
Warum sich professionelle Beratung lohnt
Viele dieser Punkte lassen sich mit etwas Erfahrung selbst umsetzen, doch bei funktional wichtigen oder mechanisch belasteten Teilen zahlt sich eine fachliche Prüfung schnell aus – ein falsch konstruiertes Bauteil kostet mehr Zeit und Material als eine kurze Abstimmung im Vorfeld. Ob eigene Konstruktion, vorhandene CAD-Datei oder nur eine grobe Skizze: Wir prüfen dein Design auf Druckbarkeit und schlagen bei Bedarf gezielte Anpassungen vor.
Für Unternehmen: Design-Reviews vor der Serienfertigung
Bei Kleinserien lohnt sich ein Design-Review besonders, bevor die erste Charge produziert wird. Kleine Anpassungen an Wandstärke, Ausrichtung oder Toleranzen können den Materialverbrauch und die Ausschussrate über die gesamte Serie hinweg spürbar senken.
Dein Design prüfen lassen
Ob du selbst konstruierst oder eine Konstruktion bei uns in Auftrag geben möchtest – wir unterstützen dich dabei, dass dein Bauteil beim ersten Druck funktioniert.
Starte jetzt deine Anfrage – wir prüfen dein Design oder erstellen die passende Konstruktion für dich.
